河北球形封头设计理念大解析

发布时间：2015-09-28 来源： http://hebei.hnzxft.com/news717755.html

直径5m河北球形封头拼板焊接后整体压鼓及旋压翻边，无单独顶圆。其他3种球形河北封头，根据R和r值计算顶切圆直径。为了避开两弧相切处引起的应力不连续，顶圆周瓣直径比顶切圆小些。

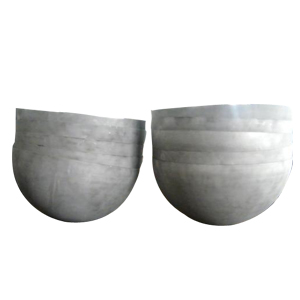

球形封头

在河北球形封头中，根据压机立柱间距和压模尺寸及钢板尺寸，选定顶圆需拼焊的板宽和拼焊块数。尽可能采用压鼓。直径7．5m球形封顶圆取直径6．2m，3块板拼焊后压鼓，然后车环缝坡口；直径6．5m球形封头顶圆取直径5．36m，2块板拼焊后压鼓，然后车环缝坡口。直径12m球形封头顶圆取直径lOm，直径较大，由5块板拼接，先分别压形，然后切割研配向心、径向纵缝坡口。为了防止自由变形，先制2个圆胎，检测研配都可在此胎上进行。
